Kako izmjeriti dinamičku tačnost ATC CNC usmjerivača?

Mjerenje dinamičke tačnosti ATC-a (automatsko mijenjanje alata) CNC usmjerivač je ključni aspekt za proizvođače i korisnike. Kao dobavljač usmjerivača ATC CNC-a, razumijem značaj osiguranja da ove mašine ispunjavaju najviše standarde tačnosti u dinamičnim operacijama. U ovom blogu postupit ću u različite metode i razmatranja za mjerenje dinamičke tačnosti ATC CNC usmjerivača.

Razumijevanje dinamičke tačnosti

Prije nego što zaronimo u tehnike mjerenja, važno je shvatiti koja dinamična tačnost znači u kontekstu ATC CNC usmjerivača. Dinamička tačnost odnosi se na sposobnost mašine da održava precizno pozicioniranje i rezanje performansi dok su u pokretu. Ovo je posebno važno u visokim operacijama obrade brzine u kojima usmjerivač se stalno kreće i mijenja alate.

U ATC CNC usmjerivaču, na dinamičku tačnost utječe nekoliko faktora. Oni uključuju mehaničku strukturu mašine, kvalitet linearnih vodiča i kugličnih vijaka, upravljačkog sistema i alata - mijenjanje mehanizma. Svako odstupanje u tim komponentama može dovesti do grešaka u završnom radnom mjestu, poput netačnih dimenzija, loših površinskih završnih obrada ili neusklađenih rezova.

Važnost mjerenja dinamičke tačnosti

Precizno mjerenje dinamičke tačnosti bitna je iz više razloga. Prvo, osigurava da ATC CNC usmjerivač može proizvesti visoki - kvalitetne radne dijelove dosljedno. U industriji poput obrade drveta, proizvodnja namještaja i proizvodnja signalizacije, preciznost je ključna. Mala greška u dinamičkoj tačnosti može rezultirati neispravnim proizvodima, koji mogu dovesti do nezadovoljstva kupaca i financijskim gubicima.

Drugo, mjerenje dinamičke tačnosti pomaže u identificiranju potencijalnih problema sa strojem rano. Otkrivanjem problema kao što su prekomjerna vibracija, povratna ili neusklađenost, proizvođači mogu poduzeti korektivne radnje prije nego što uzrokuju značajnu štetu stroju ili utječu na njegove performanse. To dugoročno može uštedjeti vrijeme i novac smanjenjem troškova zastoja i održavanja.

Metode za mjerenje dinamičke tačnosti

Laserska interferometrija

Laserska interferometrija je široko korištena metoda za mjerenje dinamičke tačnosti CNC mašina, uključujući ATC CNC usmjerivače. Ova tehnika koristi laserski snop za mjerenje raseljavanja osi stroja visokom preciznošću. Sistem laserskih interferometra sastoji se od laserskog izvora, razdjelnika snopa i detektora. Laserski snop podijeljen je na dvije staze: jedan je usmjeren duž osi koja se mjeri, a druga služi kao referenca.

Kako se stroj kreće, pomicanje osi uzrokuje promjenu u dužini optičke staze laserskih snopa. Ovu promjenu otkrivaju detektor, a podaci se analiziraju kako bi se utvrdila tačnost pokreta osi. Laserska interferometrija može mjeriti linearno pomicanje, izravnu i kutne greške s visokim stepenom preciznosti, obično u rasponu mikrometara.

Jedna od prednosti laserskog interferometrije je njegova visoka preciznost. Može otkriti čak i najmanje greške u pokretu mašine, što ga čini pogodnim za mjerenje dinamičke tačnosti ATC CNC usmjerivača. Međutim, to je ujedno i relativno skupa i složena metoda, koja zahtijeva da specijalizirana oprema i obučeno osoblje djeluje.

Testiranje kuglice

Testiranje kuglice je još jedna popularna metoda za mjerenje dinamičke tačnosti CNC mašina. Ova tehnika uključuje pričvršćivanje kuglične bale, što je preciznost - kalibrirana traka sa loptom na svakom kraju, između vretena stroja i fiksne točke na stolu. Dok se mašina kreće u kružno ili linearno stazu, balbar mjeri udaljenost između dvije točke.

Zatim se analiziraju podaci prikupljeni sa balene za određivanje tačnosti pokreta stroja. Testiranje kuglice može otkriti pogreške kao što su pozadinski, konturirajuće greške i servo - nedvosmislenosti petlje. To je relativno jednostavan i trošak - efektivna metoda, a može pružiti vrijedne informacije o ukupnom dinamičnom performansu ATC CNC usmjerivača.

Međutim, testiranje balgrada ima određena ograničenja. Uglavnom mjeri kombiniranu tačnost višestrukih ose, a ne pojedine tačnosti svake osi. Također, pogodnije je za otkrivanje grešaka u kružnim ili lučnim prijedlozima, a možda neće biti efikasni za linearne pokrete.

Mjerenje dodirne sonde

Mjerenje dodirne sonde je metoda koja koristi sondu za dodir za mjerenje položaja alata za rezanje stroja ili radnog komada. Tematska sonda je uređaj koji može otkriti kontakt između vrha sonde i površine koja se mjeri. Kad sonda uspostavi kontakt, šalje signal upravljačkom sistemu uređaja koji bilježi položaj sonde.

Korištenjem sonde za dodir, moguće je izmjeriti tačnost položaja i rezanja stroja. Ova metoda može se koristiti za mjerenje dimenzija radnog dijela, usklađivanje alata za rezanje i tačnost alata - promjena procesa. Mjerenje dodirne sonde relativno je jednostavno koristiti i može pružiti stvarne povratne informacije o izvoru mašine.

Međutim, mjerenje dodirne sonde također ima određena ograničenja. Uglavnom je pogodan za mjerenje statičke tačnosti stroja i možda nije tako efikasni za mjerenje dinamičke tačnosti. Također, tačnost same sonde za dodir može utjecati na rezultate mjerenja.

Razmatranja za mjerenje dinamičke tačnosti

Operativni uslovi

Pri mjerenju dinamične tačnosti ATC CNC usmjerivača važno je razmotriti radne uvjete stroja. Čimbenici kao što su brzina rezanja, brzine hrane i brzine vretena mogu utjecati na performanse uređaja. Na primjer, visoke operacije obrade brzine mogu uzrokovati više vibracija i proizvodnje topline, što može dovesti do grešaka u dinamičkoj tačnosti.

Preporučuje se mjerenje dinamičke tačnosti pod istim radnoj uvjetima kao stvarnim operacijama obrade. To može osigurati da su rezultati mjerenja reprezentativni za performanse uređaja u stvarnim - svjetskim aplikacijama.

Izbor alata

Vrsta i kvaliteta alata za rezanje koji se koriste u ATC CNC usmjerivaču također mogu utjecati na dinamičnu tačnost. Različiti alati imaju različite karakteristike rezanja, poput sile rezanja, čip formacije i trošenje alata. Koristeći pogrešan alat ili istrošen alat može rezultirati netačnim rezovima i lošm površinskim obradom.

Važno je odabrati odgovarajuće alate za specifični postupak obrade i da biste redovito pregledali i zamijenili alate po potrebi. Ovo može pomoći u održavanju dinamičke tačnosti stroja i osigurati kvalitetu završnog radnog komada.

Stroj toplo - gore

Većina CNC strojeva, uključujući ATC CNC usmjerivače, zahtijevaju toplo - period gore prije nego što mogu postići optimalne performanse. Tokom toplo-up perioda, komponente uređaja se zagrijavaju i proširuju, što može uticati na tačnost uređaja.

Preporučuje se omogućiti da se stroj omogući zagrijavanje za dovoljno razdoblja prije merenja dinamične tačnosti. To može osigurati da uređaj radi u stabilnim uvjetima i da su rezultati mjerenja tačni.

Zaključak

Mjerenje dinamične tačnosti ATC CNC usmjerivača složen je, ali suštinski zadatak. Korištenjem odgovarajućih metoda mjerenja i razmatranje radnih uvjeta, odabira alata i stroj zagrijavanje, moguće je precizno precizno procijeniti performanse uređaja i identificirati potencijalna pitanja.

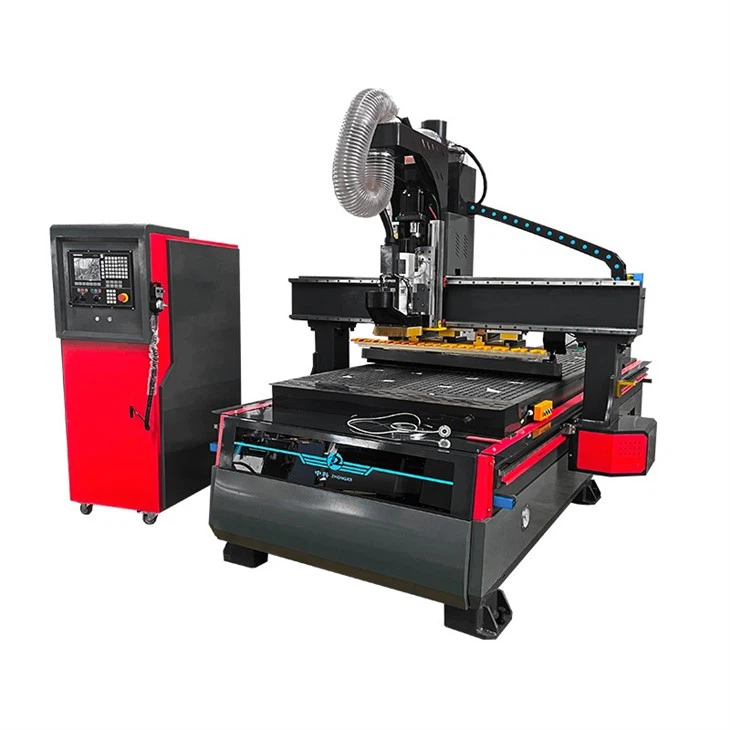

Kao dobavljač usmjerivača ATC CNC-a posvećeni smo pružanju visokog kvaliteta visokog kvaliteta sa odličnom dinamičnom tačnošću. NašAutomatski alat Promjena 12 rezača Saradnja CNC usmjerivačje dizajniran i proizveden kako bi se zadovoljili najviši standardi preciznosti i performansi.

Ako ste zainteresirani za učenje više o našim ATC CNC usmjerivačima ili bismo željeli razgovarati o vašim specifičnim zahtjevima, slobodno nas kontaktirajte. Radujemo se priliku da radimo s vama i pomognemo vam da postignete svoje obrade.
