Kako optimizirati planiranje putanje alata u 5-osnom CNC ruteru?

Hej tamo! Kao dobavljač CNC rutera sa 5 osovina, iz prve ruke sam video koliko je planiranje putanje alata ključno za izvlačenje maksimuma iz ovih neverovatnih mašina. U ovom blogu ću podijeliti nekoliko savjeta o tome kako optimizirati planiranje putanje alata u 5-osnom CNC ruteru.

Razumijevanje osnova planiranja putanje alata

Prije nego što zaronimo u tehnike optimizacije, hajde da brzo prođemo kroz šta je zapravo planiranje putanje alata. Planiranje putanje alata je proces određivanja rute kojom će rezni alat ići da oblikuje radni komad. U 5-osnom CNC ruteru, ovo je malo složenije nego u tradicionalnoj 3-osnoj mašini jer se alat može kretati u pet različitih smjerova: X, Y, Z i dvije rotacijske ose.

Cilj planiranja putanje alata je stvoriti putanju koja minimizira vrijeme rezanja, smanjuje habanje alata i proizvodi visokokvalitetnu završnu obradu na radnom komadu. Dobro planirana putanja alata takođe može pomoći u sprečavanju sudara između alata i radnog komada ili drugih delova mašine.

Faktori koji utječu na planiranje putanje alata

Geometrija radnog komada

Oblik i veličina obratka igraju veliku ulogu u planiranju putanje alata. Složene geometrije sa krivinama, uglovima i podrezima zahtevaju sofisticiranije putanje alata. Na primjer, ako radite na radnom komadu s dubokim šupljinama, morat ćete planirati putanju alata koja omogućava alatu da dosegne sva područja bez da se zaglavi.

Odabir alata

Vrsta alata koji koristite također utiče na putanju alata. Različiti alati imaju različite mogućnosti rezanja i ograničenja. Na primjer, kuglasta glodalica je odlična za obradu zakrivljenih površina, dok je glodalica sa ravnim krajevima bolja za ravne površine i četvrtaste uglove. Morate odabrati pravi alat za posao, a zatim planirati putanju alata u skladu s tim.

Mogućnosti mašina

Svaki 5-osni CNC ruter ima svoj skup mogućnosti, kao što su maksimalna brzina vretena, brzina pomaka i ubrzanje. Ovo morate uzeti u obzir prilikom planiranja putanje alata. Ako pokušate da gurnete mašinu preko njenih granica, mogli biste završiti sa rezovima lošeg kvaliteta, lomljenjem alata ili čak oštećenjem mašine.

Tehnike optimizacije

Koristite softver za simulaciju

Jedan od najboljih načina za optimizaciju planiranja putanje alata je korištenje softvera za simulaciju. Softver za simulaciju vam omogućava da kreirate virtuelni model obratka i procesa obrade. Možete testirati različite putanje alata, brzine i feedove u virtuelnom okruženju prije pokretanja stvarnog posla na stroju. Ovo vam pomaže da identificirate i popravite sve potencijalne probleme, kao što su kolizije ili neefikasne putanje alata, prije nego što izazovu probleme u stvarnom svijetu.

Minimizirajte brze pokrete

Brzi pokreti su brzi, nerezni pokreti alata između različitih mjesta rezanja. Ovi pokreti mogu pojesti mnogo vremena, posebno ako nisu optimizirani. Pokušajte planirati putanju alata na način koji minimizira udaljenost i vrijeme brzih pokreta. Na primjer, možete grupirati operacije rezanja koje su blizu jedna drugoj u radnom komadu kako biste smanjili potrebu za dugim brzim pokretima.

Koristite prilagodljive strategije obrade

Prilagodljive strategije obrade, kao što je trohoidno glodanje, mogu biti vrlo efikasne u optimizaciji planiranja putanje alata. Trohoidno glodanje uključuje pomicanje alata po kružnoj ili spiralnoj putanji tokom rezanja. Ovo pomaže u održavanju konstantnog opterećenja strugotine na alatu, što smanjuje habanje alata i omogućava veće brzine rezanja. Adaptivne strategije se takođe mogu koristiti za efikasniju obradu složenih geometrija.

Razmotrite orijentaciju alata

U 5-osnom CNC ruteru, orijentacija alata može imati veliki uticaj na kvalitet rezanja i efikasnost putanje alata. Trebate pokušati da alat držite okomito na površinu koja se obrađuje što je više moguće. To pomaže da se osigura ravnomjerniji rez i smanjuje rizik od skretanja alata. Možete koristiti dvije rotacijske ose 5-osne mašine za podešavanje orijentacije alata po potrebi.

Optimizirajte brzinu uvlačenja i brzine

Brzina pomaka (brzina kojom se alat kreće duž putanje alata) i brzina vretena (brzina kojom se alat rotira) su kritični faktori u planiranju putanje alata. Morate pronaći pravi balans između ova dva parametra da biste postigli najbolje rezultate. Previsoka brzina pomaka ili brzina vretena može uzrokovati lomljenje alata i lošu završnu obradu površine, dok preniska brzina može rezultirati dugim vremenima obrade. Možete koristiti preporuke proizvođača i vlastito iskustvo kako biste odredili optimalne brzine uvlačenja i brzine za svaki posao.

Real - World Applications

Pogledajmo neke aplikacije iz stvarnog svijeta u kojima optimizirano planiranje putanje alata može napraviti veliku razliku.

Vazdušna industrija

U vazduhoplovnoj industriji, 5-osni CNC ruteri se koriste za obradu složenih delova, kao što su lopatice turbina i strukturne komponente aviona. Ovi dijelovi često imaju vrlo precizne tolerancije i složene geometrije. Optimiziranjem planiranja putanje alata, proizvođači mogu smanjiti vrijeme obrade, poboljšati kvalitetu dijelova i produžiti vijek trajanja reznih alata.

Automotive Industry

Automobilska industrija također ima koristi od optimiziranog planiranja putanje alata u 5-osnim CNC ruterima. Na primjer, kada se obrađuju blokovi motora ili komponente prijenosa, dobro planirana putanja alata može osigurati preciznu obradu složenih unutrašnjih prolaza i površina. To dovodi do boljih performansi i pouzdanosti automobilskih dijelova.

Umjetnost i skulptura

Umjetnici i vajari koji koriste 5 Axis CNC rutere za kreiranje svojih radova također mogu iskoristiti prednosti optimiziranog planiranja putanje alata. Pažljivim planiranjem putanje alata, mogu postići detaljnije i preciznije skulpture, uz smanjenje vremena i truda potrebnih za proces obrade.

Zaključak

Optimiziranje planiranja putanje alata u 5-osnom CNC ruteru je od suštinskog značaja za izvlačenje maksimuma iz ovih moćnih mašina. Uzimajući u obzir faktore kao što su geometrija radnog komada, izbor alata i mogućnosti mašine, i korišćenjem tehnika kao što je softver za simulaciju, minimiziranje brzih pomeranja i optimizacija brzina uvlačenja i brzine, možete poboljšati efikasnost obrade, smanjiti habanje alata i proizvoditi visokokvalitetne delove.

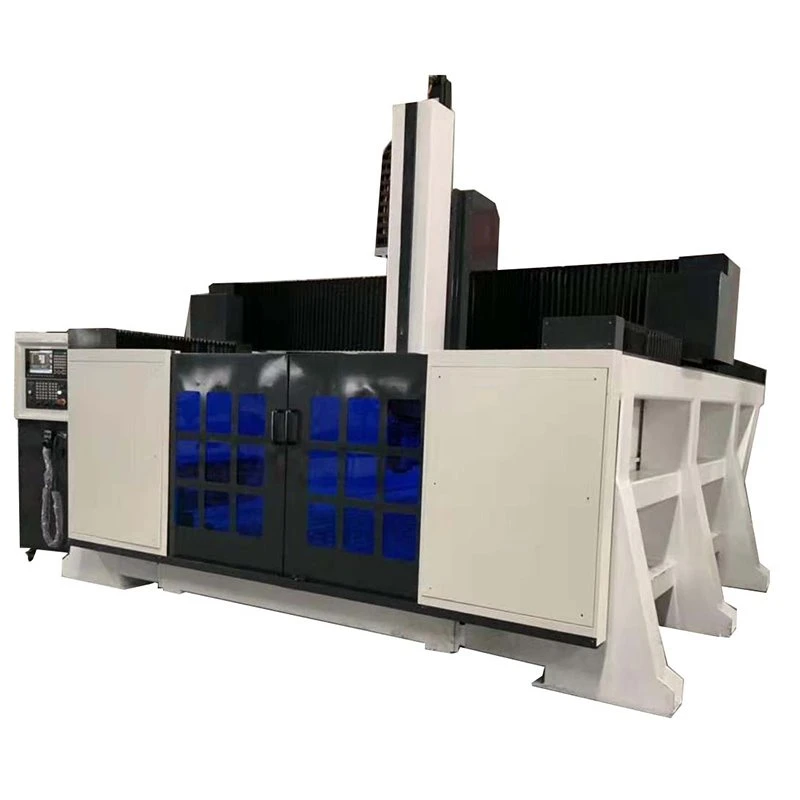

Ako ste na tržištu za 5-osni CNC ruter, imamo neke sjajne opcije za vas. Pogledajte naše5-osni Cnc ruter sa 5-osnom glavomi5-osna CNC glodalica. Ako imate bilo kakvih pitanja ili želite da razgovarate o svojim specifičnim potrebama, slobodno se obratite i započnite raspravu o nabavci. Tu smo da vam pomognemo da pronađete savršeno rješenje za vaše zahtjeve strojne obrade.
